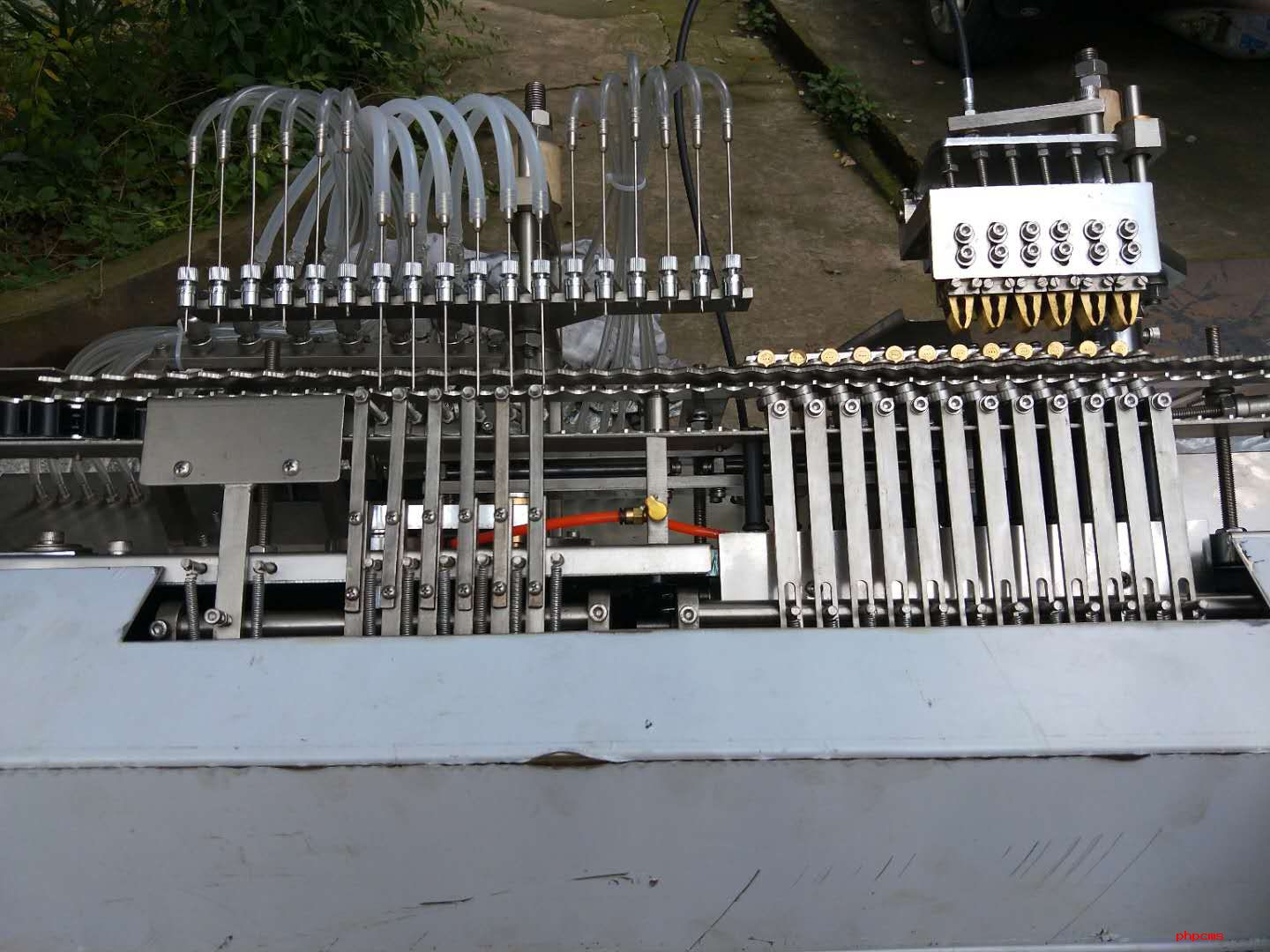

灌注部分結構如圖22—11所示。整個灌注部分可分三個部件。
(1)凸輪—拉杆部件 將藥液從貯液瓶中吸人注射器，並推人安瓿內。
(2)注射器部件 控製注入每一個安瓿的注射劑體積。
(3)擺杆—電磁閥部件 當缺瓶現象發生時阻止凸輪—拉杆部件將藥液推出。
凸輪l轉到如圖22—11所示位置，開始壓扇形板2擺動，使頂杆3上頂，在有安瓿情況下，頂杆頂在電磁閥4伸在頂杆座內的部分，與電磁閥連在一起的頂杆座5上升，使壓杆6擺動，壓杆另一端即下壓，推動針筒7的活塞向下運動，此時，單向玻璃閥8關閉，9開啟，藥液經管道進針頭10而注入安瓿內直到規定容量。當凸輪不再壓扇形板時，針筒的活塞靠壓簧1l複位，此時單向玻璃閥8打開，9關閉，藥液又被吸人針筒。頂杆和扇形板依靠自重下落，扇形板滾輪與凸輪圓弧處接觸後即開始重複下一個灌藥周期。有時固送料鬥內安瓿堵塞或缺瓶而使輸送軌道上暫時無安瓿輸送，此時注射器若仍然繼續灌注，不僅浪費藥液．汙染設備，還會影響灌藥工序的正常進行。此時灌注部分還必須裝配有如下自動止灌裝置。當灌注針頭處齒形板上無安瓿時，擺杆12與安瓿13接觸的觸頭脫空，拉簧15使擺杆繼續轉動，並使其壓在行程開關14上，此時接觸電磁閥的電流可打開電磁閥，並用電磁力將其伸入頂杆座內部分拉掉，頂杆3不能使壓杆6動作而控製注射器部件。
注射劑灌裝之後常需注入惰性氣體(氮氣或二氧化碳)，以其代替安瓿內的空氣，增加藥物的穩定性。充氣的工序位於灌裝之後，充氣針頭和灌裝針頭位於同一針管架上，由電機帶動主軸控製凸輪和充氣閥。
相關產品：

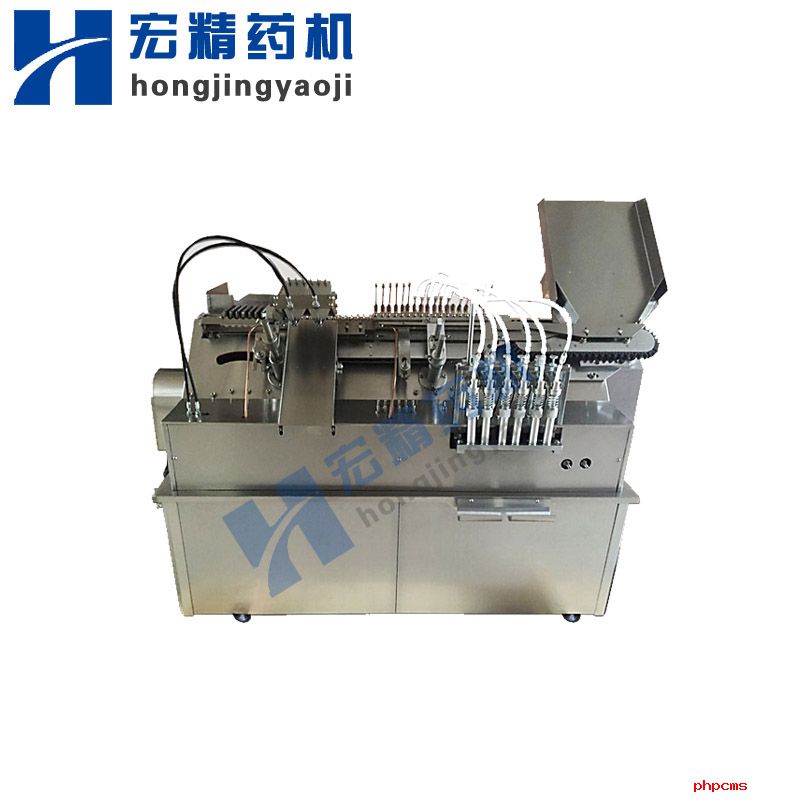

安瓿瓶拉絲灌封機 六針安瓿瓶拉絲灌封機
